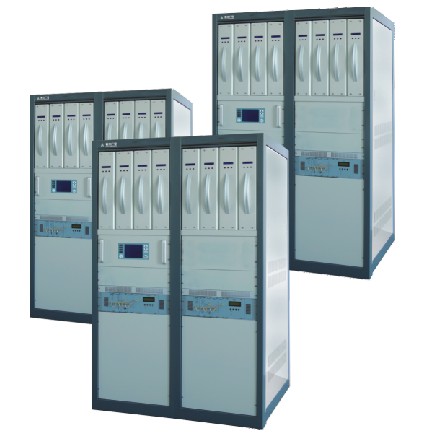

10KW 全固态电视发射机

10KW 全固态电视发射机

特  点

·全固态电路设计,稳定性好,可靠性高。
·图像、伴音合放式,模数兼容,有利于向数字电视发射机转换。
·新一代电视激励器,品质优、性能好,功能齐全。
·具有完善的视频箱位,白限幅,视频AGC,同步脉冲引伸和非线性校正功能。
·带有中频AGC、射频ALC和互校正电路。
·功能模块均采用进口大功率LDMOS管,频带宽,线性好、冗余量大,互换性强。当某个模块出现故障,其他模块仍能正常工作,确保正常播出。
·具有过压、过流、过热及驻波比过大保护功能和多重避雷系统,工作安全可靠。
·整机由两****立的5KW功放系统组成,便于备份组合。
·嵌入式微机监控系统,良好的人机界面,直观的大屏幕液晶显示,便于操作、维护和故障判断。
·带有RS485并行通讯接口,可实现发射机的远程遥测、遥控。
·根据需要,可按双激励器配置,并实现主、备自动切换。
·采用开关电源供电,体积小,效率高,稳压范围宽。
·采用强迫风冷,功耗小,噪声低。
·整机采用通用标准机柜、组件式结构,造型美观大方。
·各项指标优于部颁甲级标准。

一般特性

·电视标准:PAL-D或其他制式
·频率范围:VHF/UHF电视波段任一指定频道
·额定输出功率比:10 :1
·输出阻抗:50Ω,接口31/8"法兰盘式
·频率稳定度:±300 Hz/3月
·输出功率变化:±0.2 dB
·带内互调:≤-52dB
·相邻频道内无用发射:≤-46dB
·相邻频道外无用发射:≤-60dB

伴音特性

·音频输入电平:0dBm±6dB
·音频输入阻抗:600Ω平衡或≥2KΩ不平衡
·****频偏:±50KHz
·音频谐波失真:≤0.5%
·音频振幅频率特性:≤1dB(相对标准预加重特性)
·调频杂波性杂比≥60dB
·调幅杂波性杂比≥50dB
·同步寄生调幅:≤-40dB
·内载波杂音信杂比:≥46dB

图像特征

·视频输入电平:1VP-P±6 dB
·视频输入抗阻:75Ω
·振幅频率特性:符合部颁甲级标准
·微分增益:±5%
·低频非线性:≤10%
·2KT系数:≤2%
· 场、行波形失真:≤2%
·周期性干扰信杂比:≥50dB
·连续随机杂波信杂比:≥50dB
·色度、亮度增益差:±10%
·色度、亮度时延差:±30ns

环境条件

·工作温度:-5℃~+45℃
·相对湿度:≤95%
·大气压力:80~106KPa
